Linha 822 - 1/2" a 10" PP

VÁLVULA DE ESFERA BIPARTIDA FLANGEADA – CLASSE 150

Fornecida em aço carbono (ASTM A216 Gr. WCB) e aço inox (ASTM A351 Gr. CF8 e CF8M).


Complete catalogs

Características Padrão

- Aterramento eletrostático.
- Baixo torque de acionamento.
- Passagem plena com passagem PIG padrão API 6D (esfera maciça).
- Haste anti-expulsão.
- Trava para cadeado nas bitolas de 2” à 10” (Acionamento Manual).
- Vedações: PTFE, PTFE + FV, PTFE + CA, Cryosteam®.
- Esfera maciça para todas as válvulas Classe 300.
- Esfera oca para as válvulas não Fire Safe de 6” à 10” Classe 150.
- Flanges com acabamento RFC.
- Alívio de pressão na cavidade automático.
- Olhais de içamento para válvulas de 8” e 10” Classe 150.

Características Opcionais

- Projetado e testado para fire safe conforme ISO 10497.
- Materiais opcionais para sedes: Peek, Devlon, POM, metal-metal.
- Materiais conforme NACE MR0175/NACE MR0103.
- Suporte para Atuador padrão ISO 5211.
- Fornecida com alavanca ou caixa de redução conforme tamanho da válvula.
- Facilidade de adaptar uma variedade de diferentes tipos de atuadores e acessórios.
- Esfera maciça para as válvulas de 6” à 10” Classe 150.
- Flanges com acabamento RFL, RFE, FFL, FFC ou FFE.
- Trava para cadeado nas bitolas de 1/2” à 1.1/2” (Acionamento Manual).
- Anel raspador na versão Metal-Metal.
- Dupla vedação corpo/tampa para válvulas de 1/2” à 1.1/2”.
- Dupla vedação na haste.
- Vedações com Lip Seal

Gráfico Pressão x Temperatura

Gráfico Pressão x Temperatura Para verificar a capacidade da válvula em resistir às condições de pressão e temperatura da aplicação, tenha em mente que as 3 condições abaixo devem ser atendidas:
1 - O ponto de aplicação da válvula (pressão e temperatura), não pode ficar acima da linha da classe de pressão (Linha Tracejada Preta).
2 - O ponto de aplicação da válvula (pressão e temperatura), não pode ficar acima da linha da vedação conforme a bitola da válvula (Linha Colorida Contínua). Conforme norma construtiva,
quando a vedação for metal-metal, o limite de pressão é estabelecido de acordo com o material do corpo.
3 - O ponto de aplicação da válvula (temperatura), não pode ficar à direita da linha dos o’rings (Linha Colorida Vertical Contínua). Conforme norma construtiva, quando as vedações forem em
grafite, o limite de temperatura é estabelecido de acordo com o material do corpo.
Para visualizar um exemplo veja o Guia de Seleção de Produto Lupatech Valmicro, página 10.

More products from this series

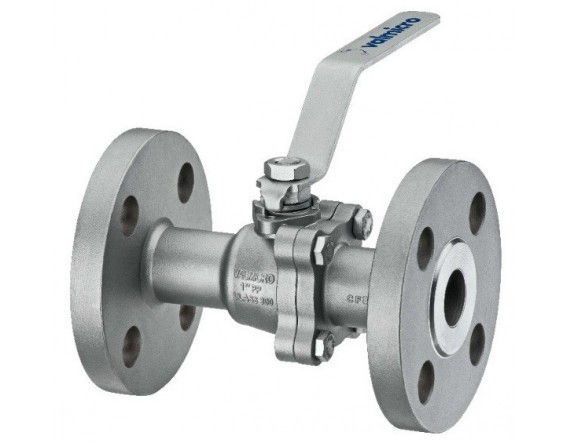

Linha 823 - 1/2" a 6" PP

VÁLVULA DE ESFERA BIPARTIDA FLANGEADA – CLASSE 300 Fornecida em aço carbono (ASTM A216 Gr. WCB) e aço inox (ASTM A351 Gr. CF8 e CF8M).
